激光干涉仪测量系统HPI-3D 技术热线 13760872516
HPI-3D激光测量系统是先进的激光干涉仪系统。它可以以很高的精度和分辨率，为用户提供全新的选择。使用非常简便，既可以用在产品研发实验室，也可以用于机床几何测量。
精确的机床补偿可以从根本上提升产品质量。使用我们的系统，用户可以快捷精确地完成补偿。基本套装可以测量位移，振动，速度以及定位精度。3D系统为机床的垂直及水平直线度测量提供了独特的测量功能，使直线度测量变得简便省时。
另外HPI-3D测量软件提供了独特的电子光路调节功能。这一功能使得远距离光路调节变得简便省时，在近距离测量方面，这一功能降低了传统系统的余弦误差。HPI-3D激光干涉仪系统使用了与PC和环境补偿传感器之间的无线蓝牙连接，拥有更远的测量距离。
Lasertex HPI 3D 为您带来：
坚固的高端系统。
自动测量并补偿。
集成环境补偿单元。
集成代码转换程序适用于发那科、西门子、海德汉等系统（或补偿表格）。
测量速度高达7m/s。
快捷定位测量。
可以测量位移、速度、振动、直线度、矩形平面度、旋转角度、平行度。
固定双频率氦氖光源。
自动生成机床数控系统G代码。
无需三脚架，直接吸附在机床导轨。
坚固的紧凑型仪器箱- 方便携带。
HPI 3D系统的主要功能：
CNC/CMM数控设备的定位精度测量
设备振动测量
精密直线度测量
机械几何精度快速评估
垂直度测量
设备动态测量
平行度测量
旋转角度测量
角度位移测量
HPI 3D带来的惊喜：
干涉仪、补偿系统、环境传感器全部集成在一个坚固的轻便外壳内。如果您在现场实际使用过传统的激光干涉仪系统测量补偿机床设备，您就会明白将一切系统集成在一个小型轻便外壳内的意义。您需要的仅仅这台小型的坚固仪器和电源线。所有的其余传感器与系统都是无线连接的。
开放结构，实现遥控。
我们拥有20针扩展接头，可以进行编程，仪器可以被集成进外部流程。我们可以定义数字或模拟的I/O。使用AquadB输入，我们可以实现时间同步测量。
高速度高性能：
直线度测量精度可达0.1μm，这是非常卓越的性能，HPI 3D甚至可以在6m/s的测量速度下达到以上精度等级。我们甚至拥有在30 m/s速度下测量的特殊版本。
测量软件支持典型功能应用：
测量软件是整个测量系统的一部分，不再另外收费。
例如，生成符合以下标准的数据报告是软件的标准功能: ISO 230-2,VDI3441, BSI BS 4656,PN-81/M-55551.32,JIS B6330, JIS B6192,ASME B5.54,GB/T 1721.2。

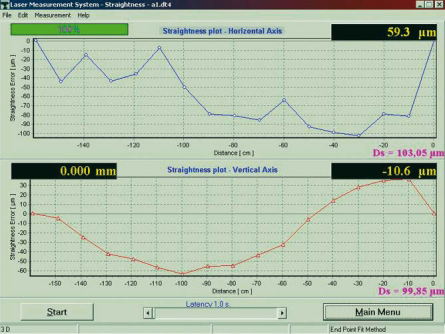

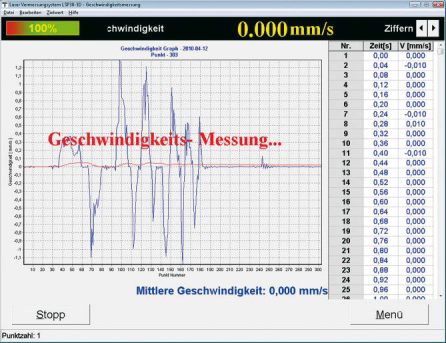

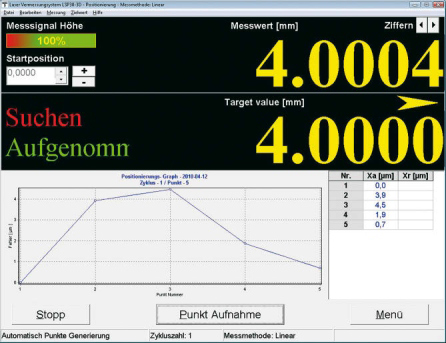

直线度测量界面 定位精度测量界面 速度/FFT测量界面

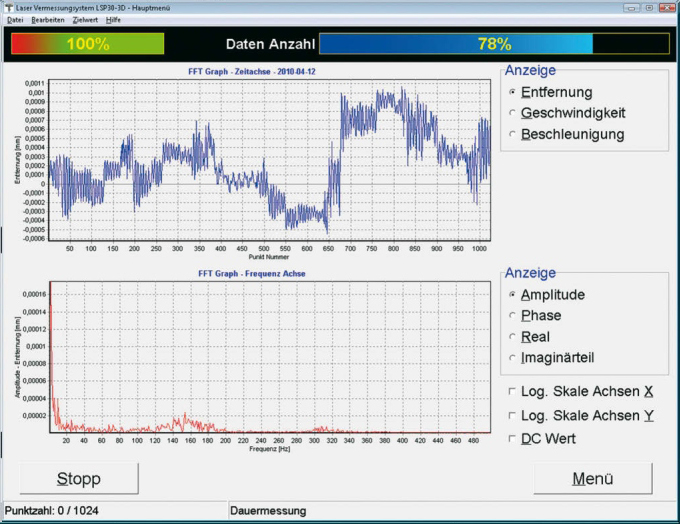

3D测量界面 FFT分析
HPI-3D基础套装:
HPI-3D基础套装包含线性定位测量要求的所有组件：
1. 激光器，内置补偿传感器单元和蓝牙适配器LH02
2. 线性干涉器 LI01
3. 线性反射器LR01
4. 无线环境补偿传感器—EC01
5. 无线床身温度补偿传感器—T1,T2,T3
6. 手动测量触发按键
7. 固定夹具ME01 x 2
8. M5螺杆固定夹具 x 2
9. 磁性底座夹具MH01 x 2
10.PC测量软件（预存在U盘）
11.电源适配器PS02
12.USB电缆
13.坚固仪器外箱
14.三脚架TS1
15.线性定位精度测量软件，执行标准：ISO 230-2，PN-93/M-55580/81，NMTBA，VDI/DGO 3441, BSI BS 4656 P16 软件具备电子光路调试功能，以及线性位移测量记录、FFT分析、速度测量功能。
16.数控系统补偿软件(发那科、西门子、海德汉系统)
主要特点:
高分辨率，高精度
我们拥有超过20年的激光干涉仪器研发经验，使得我们的仪器的分辨率与精度满足客户严格的性能要求。
具有竞争力的价格
我们使HPI-3D 同时满足客户性能与成本两方面的需求。我们整套系统的价格仅相当于其他品牌的一套配件价格。
无线操作
得益于无线方式连接至PC和无线环境补偿传感器，使得HPI-3D激光测量系统用途更加广泛，操作更加便利。
电子光路调节工具
测量软件的这一实用选项不但加快了常规的调光过程，而且减小了系统的余弦误差，提高了系统的整体性能。
测量结果符合国际标准
HPI-3D 多次经过国家标准实验室的测试。 更被许多研究机构作为标准长度补偿仪器。
支持任意角度测量
激光器与固定夹具的整体设计，支持在任意倾角位置操作仪器，同时也可以随时测出激光器的旋转角度和海拔高度。
便于携带
整套激光测量系统存储在请便坚固的仪器箱内，便于运输携带，尤其适用与机械设备检测服务领域。
操作简便
所有系统硬件与软件都是基于用户的现场反馈设计并不断完善，这使得HPI-3D成为市场上最容易操作使用的激光干涉仪系统。
生成数控系统G代码
测量软件包含免费的机床数控系统G代码生成模块，使得定位精度与直线度测量更加简便快捷。
3D测量
每一套 HPI-3D 基础套装都配有Lasertex独有的 3D测量功能模块，系统可以使用标准光学组件实现快速同步三维测量。
直接安装在机床
激光器带有磁性底座，可以直接吸附固定在机床内部任何位置，大幅减少光路调整时间。
技术规格
|
激光器： |
塞曼氦氖（HeNe）激光，固定频率 |
|
波长精确度： |
± 0.005 ppm |
|
激光功率： |
< 1 mW |
|
短期激光稳定性： |
< 0.001 ppm |
|
长期激光稳定性： |
< 0.001 ppm |
|
操作温度： |
0-40 °C |
|
操作湿度： |
0-90 % non-condensing |
|
PC 接口： |
USB2.0或蓝牙无线 |
|
最大测量速度： |
7 m/s |
|
平均故障间隔时间： |
> 20.000 hours |
|
重量： |
1.5 Kg |
|
尺寸： |
60 x 60 x 245 mm |
补偿传感器单元
|
气温测量范围： |
0 – 40 °C |
|
精度： |
0.1 °C |
|
气压测量范围： |
920 – 1060 hPa |
|
精度： |
± 1 hPa |
|
湿度测量范围： |
10 – 90 % |
|
精度： |
± 5 % |
|
材料温度测量范围： |
0 – 40 °C |
|
精度： |
0.05 °C |
技术参数:
|
测量类型 |
测量范围 |
分辨率 |
精度 |
|
定位精度 |
0-30m |
100 pm (0.0001 μm) |
0.4μm/m |
|
速度 |
0 – 7 m/s |
0.25μm/s |
0.1 % |
|
旋转角度 |
± 5° |
0.04 arcsec |
± 0.2 % |
|
直线度 （使用复合光学棱镜组） |
0 – 20 m |
0.02 μm |
± 1 % |
|
平面度 |
0 – 15 m vertical |
0.02 μm |
± 0.5 % |
|
直线度 |
0 – 3 m |
0.5 μm |
±1 % (0.5 ± 0.15 L2) |
|
3D直线度测量 |
0 – 5 m |
0.1 μm |
20 μm ± 15 μm/m |
|
垂直度 |
± 1000 arcsec |
0.4 arcsec |
± 1 % ± (1.5 arcsec) |
|
角度测量 |
0 – 3600 arcsec |
0.04 arcsec |
± 0.2 % |
