无线回转轴校准装置 Wally

特殊设计的无线回转轴校准组件，实现单一转轴精确角度位置测量。通过自身硬件的测量结果与机床控制器的显示数据进行对比来完成设置准备。用于测量高精度机床的精确角度定位精度和旋转间隙，回转轴校准组件为高精度旋转机床的测量与校准提供了新的解决方案。回转轴校准组件是HPI-3D激光干涉仪测量系统的升级组件，整套系统可以为旋转轴角度位移测量和校准提供很高的精度等级，精确旋转角位移的测量功能集成在HPI-3D测量软件中，用户无需另外学习使用其他的测量软件。回转轴校准组件拥有独立的夹具配件，提供灵活的安装固定方式，仅需几分钟就可以快速完成对光设置，内置锂电池，续航时间可达30小时连续操作。为机床设备的精确测量校准提供有力保障。

功能特点：

自动运行－完成调试设置后，仅仅需要点击START按钮开始测量，就可以自动完成后续所有测量环节。

最高的精度和准确度－精度达到1角秒(arc second)，重复精度0.5角秒

激光调试方便快捷－借助操作简便、显示直观的测量软件快速高效完成调试

系统组件无线连接－回转轴校准组件与PC之间通过无线蓝牙传输数据，内置高性能电池允许连接保持50小时以上。

安装夹具－使用专门设计的独立安装夹具适用于各种机床

离轴测量－全新软件支持离轴测量，特别适用于五轴联动机床。

校准操作流程：

1.将回转轴校准组件装在待测转轴。

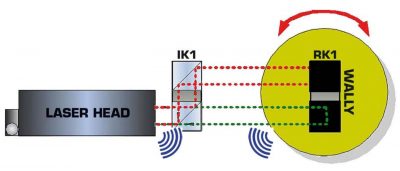

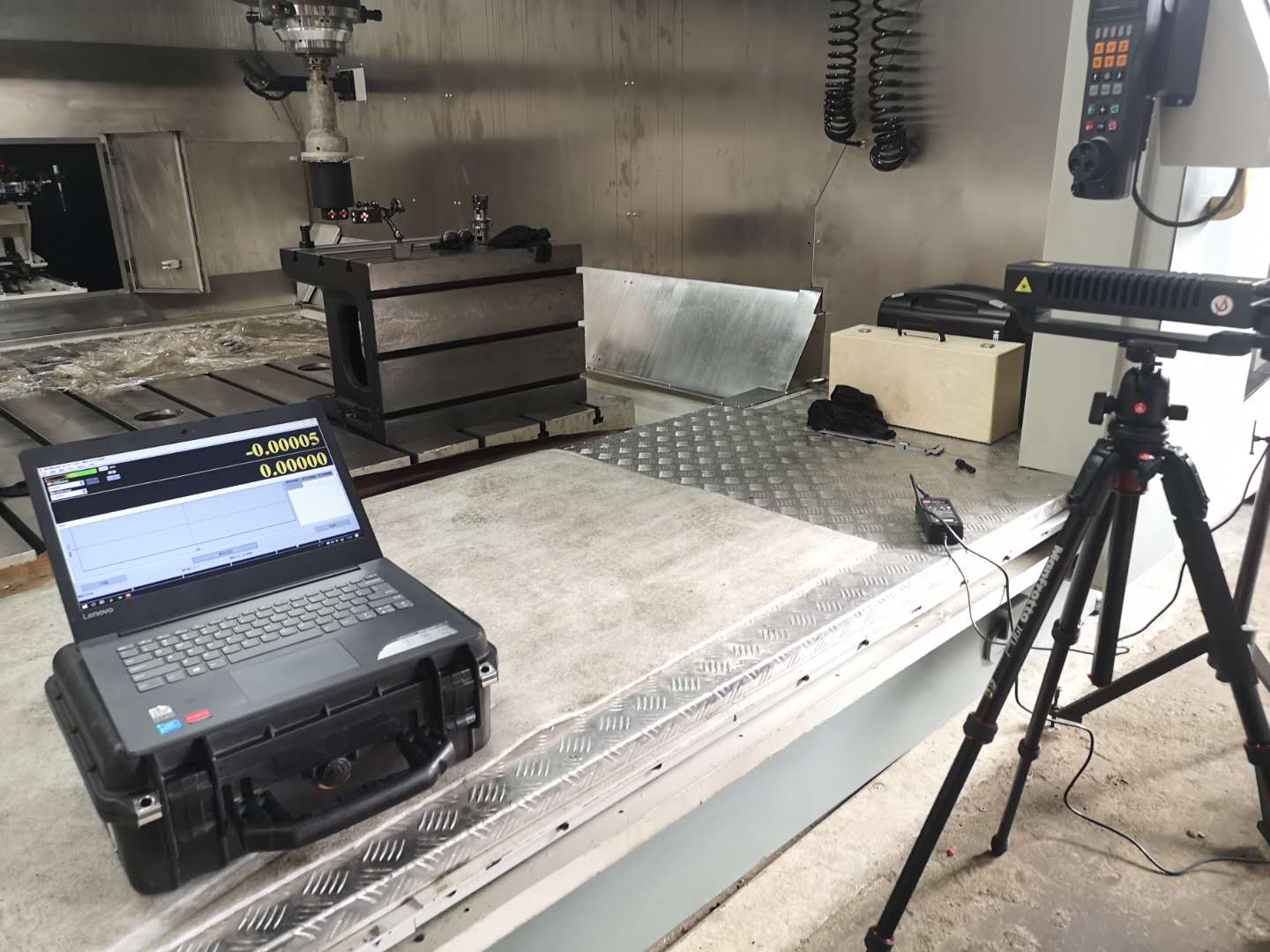

2.使用背面的光学反射镜对正HPI-3D激光器。

3.HPI-3D激光测量系统与回转轴校准组件完成连接（点击”连接”）

4.自动开始测量校准流程，转轴按预设的步进值旋转。测量将会在两个方向同时进行，系统自动记录测量结果并显示。

5.为对应机床设备生成补偿文件，导入机床数控系统。

6.检查机床是否被正确校准，生成最终校准测量报告。

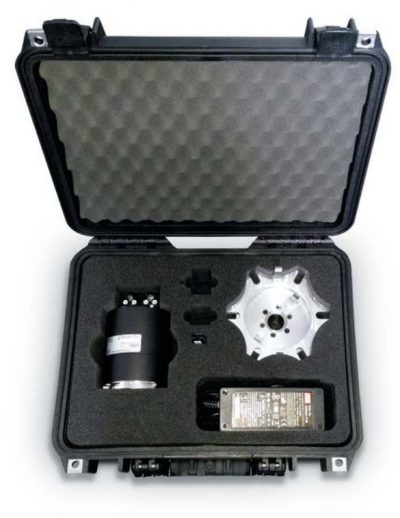

无线回转轴校准组件套装包括：

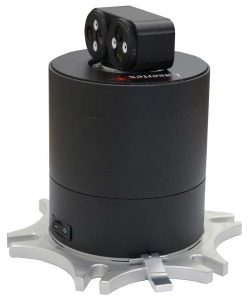

回转轴校准器

安装底座

光学组件RK2

测量软件

仪器箱

无线回转轴校准组件技术规格：

回转轴校准器精度（角秒）：1角秒

回转轴校准器重复精度：0.5角秒

分辨率：0.01角秒

量程：无限

最大旋转速度：30 转/分钟

操作温度范围：10℃－35℃

触发及控制：无线连接，2.4GHz

毛重：7.2kg

净重：2.6kg

可充电电池：30小时续航（充电时间3小时）

资料下载

Wally无线回转轴校准组件.pdf
