Meax MT 20 –精密卧式机械测量系统
MEAX MT20 是为了全面检测机床的几何精度而专门研发的精密测量系统。仪器可以使用显示器上搭载的不同应用软件，通过几个简单步骤来测量机械运动的几何参数，
MEAX MT20并不要求操作员具有非常丰富的专业知识和经验，安装在无线显示屏上的专用应用软件会引导用户逐步完成整个测量过程，测量数据通过与显示屏无线连接的高精度测量模块组合来实时获取。数据结果可以存储或者传输至电脑，用于进一步分析处理。
MEAX MT20 的测量模块非常精密，可以输出准确的测量结果，精度高达0.001mm(长度位移)或0.001mm/m(夹角)

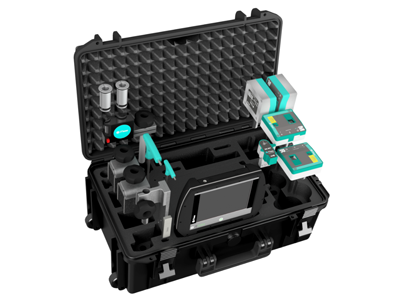

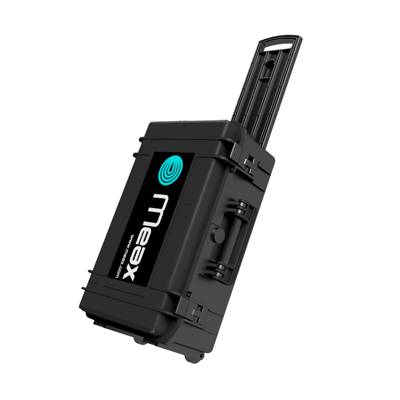

整套系统存储在坚固的拉杆仪器箱内，方便移动搬运。
MEAX DU–显示单元:
MEAX显示单元是一个坚固的手持显示设备，专门设计用于对可靠性和防尘防水要求非常高的工业环境，显示器拥有坚固的铝合金骨架，外壳用防滑的橡胶包裹，易于手持，放在设备上也不会滑落。大型的高清6.5寸触摸屏幕使用户即使在很远距离也很容易看清所有显示的内容信息，以上所有优势使得整套仪器可以用于各种恶劣环境中。
MEAX测量模块
MEAX SM/SR–多用途测量模块

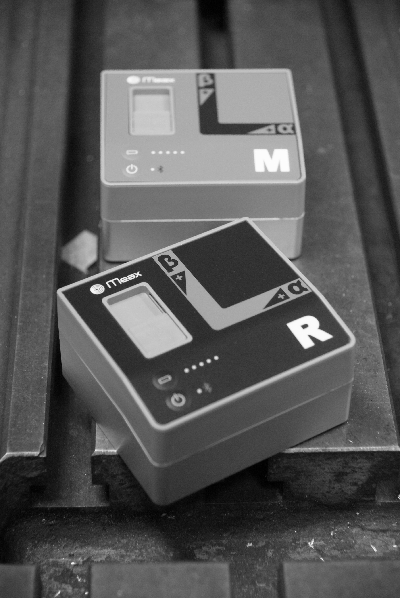

MEAX SR201与SM201可以作为多用途测量模块。它们都拥有内置的激光器，双轴PSD传感器和倾角传感器用于记录旋转角度。模块可以用于多种测量应用，比如直线度，垂直度，主轴轴线方向以及同心度。SR单元(用R标记)安装在作为基准的设备部件，SM单元(用M标记)安装在沿着设备轴向运动的被测部件。
MEAX LM/LR–倾角测量模块
MEAX MT30包含两个精准的角度测量模块，MEAX角倾角测量模块采用了独特的设计，使用无线通讯并且可以循环充电，即使关闭机床的安全防护门也可以正常使用， 这是确保安全可靠的检测过程的前提。无线连接的设计也使得操作员在进行调整校正时可以随时将显示单元移动至对应的正在测量调整的位置。
测量直线与水平度
机床直线度与俯仰/偏转角度测量
检测机器的直线运动是否存在俯仰或偏移，需要多个测量模块同时参与。
MEAX LR模块安装在机床床身上，LM模块通过夹具附件装在刀架上部，SR模块装在主轴，最后，MEAX SM模块装在刀架。
测量结果会以沿着进给方向的一组测量点的方式给出。
在这一功能中，MEAX MT30能够测量机器运动轨迹的直线度，以及移动过程中与机床床身之间的偏转角度变化，测量结果以图表与数据表格两种形式显示，可以通过USB方便地存储或导出。
主轴中心线方向测量
测量主轴旋转中心线方向
主轴旋转中心线的偏差将影响加工质量，至关重要。
用户可以通过沿Z轴方向的两2个测量位置的4个测量点测出偏移结果。
通过旋转主轴内的激光并且沿Z轴移动MEAX SM测量模块，用户就可以获得主轴旋转中心与Z轴工作台移动轨迹的二维偏差结果。测量结果以垂直与平行于床身两个方向的图表显示。
同轴测量
测量并调整刀架

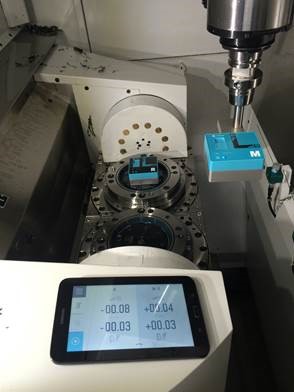

使用MEAX SR以及SM传感器，用户可以测量校正主轴与刀架，并快速对刀置零。
仪器的图形化界面引导用户完成整个测量过程，应用软件提示用户如何在四个旋转位置进行测量，并计算结果，即主轴与刀架间的夹角与偏心。可以通过MEAX独有的实时监测功能下进行快速校正调整。
测量垂直度
测量垂直度
通过MEAX SR的棱镜组件，用户可以测量机器运动轨迹之间的垂直度。垂直度测量分为两步：先测量X轴，再通过棱镜的直角折射光束基准测量Z轴。测量软件可以协助指导用户完成测量，直接得出夹角偏差。专用的夹具配件使得安装传感器非常方便稳固，进而确保得到正确可靠的测量结果。
技术参数
显示单元
|
重量： |
1.2kg （含电池） |
|
尺寸： |
124mm x 158mm x 49mm |
|
防护等级： |
IP 65（防尘防水） |
|
屏幕尺寸： |
6.5”（165mm）对角线（133x100mm） |
|
续航时间： |
10小时持续使用（50%LCD背光） |
|
充电时间（关机，室温）： |
1小时充电至6小时续航 |
MEAX SM/SR
| 外壳材料： |
铝合金与ABS塑料 |
|
操作温度： |
15 to 30°C |
|
重量： |
306g |
|
尺寸： |
82mm x 86mm x 33mm |
| 防护等级： |
IP 65 |
|
激光类型： |
650 nm II级半导体激光 |
|
激光功率： |
＜ 1mW |
|
测量距离： |
可达3米 |
|
探测器： |
2轴PSD |
|
接收器尺寸： |
16mm x 16mm |
|
接收器分辨率： |
1μm |
|
测量精度： |
1%±3μm |
|
倾角仪分辨率： |
0.01° |
|
倾角仪精度： |
±0.01° |
|
传输距离： |
10 m |
|
电源： |
高性能锂电池或外接电源 |
|
充电时间（关机）： |
8小时 |
|
LED指示灯： |
仪器状态，激光发射，电池电量，蓝牙 |
MEAX LM/LR
| 工作温度： | 15 to 30°C |
| 仓储温度： | -20 to 70°C |
| 环境湿度： | 10-90% |
| 重量： | 386g |
| 尺寸： | 77mm×84mm × 45mm |
| 防护等级： | IP 65 |
| 倾角仪： | 高性能MEMS倾角仪 |
| 标定量程： | ±50 mm/m-US>45mm |
| 内部分辨率： | 0.001mm/m |
| 显示分辨率： | 0.001mm/m |
| 倾角仪精度： | 1%±0.005mm/m |
| 温度误差： | 0.015mm/m/°C |
| 传输范围： | 10m |
| 预热时间： | 30min |
| 续航时间： | 12小时持续工作 |
| 电池充电时间： | 8小时 |
| 无线通讯传输： | I级蓝牙多点连接 |
